Mininet可以创建一个含有主机、交换机、控制器和链路的虚拟网络,其交换机支持OpenFlow,具有高度灵活的自定义软件定义网络;同时,在 Mininet 上写的代码(比如控制器和 OpenFlow 应用)也可以迁移到真实的网络环境中运行。
Mininet的由来
Mininet是由斯坦福大学基于Linux Container架构开发的一个轻量级网络仿真工具(更准确的说法是 emulator:跑的是真实的内核网络栈、交换机代码和用户态程序)。它采用轻量级的虚拟化技术,使一台机器看起来像一个完整的网络,每个节点都有自己的网络栈和用户态进程;也可简单理解为 SDN 网络系统中的一种容器级仿真平台,其交换机支持 OpenFlow,默认使用 Open vSwitch(OVS)。
其最早的论文《A Network in a Laptop: Rapid Prototyping for Software-Defined Networks》发表在 2010 年的 HotNets(HotNets-IX)会议上,作者是斯坦福大学的 Bob Lantz、Brandon Heller、Nick McKeown,其中 McKeown 也是 OpenFlow 协议的主要设计者。
Mininet的原理和架构
Linux Container
Linux 的命名空间是逐步加进来的:mount(2.4.19)、uts/ipc(2.6.19)、pid/net(2.6.24),后来的 user(3.8)、cgroup(4.6)、time(5.6)。Mininet 主要用到的是网络命名空间(以及 mount),下面三个是经常被拿出来对比的。
- 网络命名空间:一套独立的网络栈,包括网卡、路由表、防火墙规则、端口等;每个进程都归属于某个网络命名空间。
- 进程命名空间:一套独立的进程树,不同 namespace 里可以有相同的 PID,进程只能看到同一 namespace 里的其他进程。
- 用户命名空间:隔离的是用户 ID、组 ID 的映射和 capability 边界,不是文件系统、网络接口或进程列表;而且它是 3.8 才加入的(Mininet 需要 root,并不依赖它)。
每种命名空间只管一类资源:mount 管挂载表,pid 管进程树,net 管网络栈,不能混在一起说。
每个命名空间里的资源对其他命名空间是隔离、不可见的,所以不同 PID namespace 里可以出现相同 PID 的进程。还要注意,宿主机上的 ps 能看到所有进程;Mininet 的主机没有单独的 PID 命名空间,所以在 h1 里执行 ps 看到的也是整机进程。这样一来,每个命名空间看上去就像一个单独的 Linux 系统。
在Mininet开源项目提供的教学案例中,有提到具体的Linux Container的实现原理。
最简单的网络实现
使用两个namespace,分别为h1和h2,用于模拟host1和host2。
通过虚拟化实现对主机和网络通信的模拟
两个namespace之间通过veth pair(virtual ethernet pair)连接,veth pair是一种虚拟设备,它可以用来在两个命名空间之间传输数据。更加复杂的网络环境,可以使用Linux bridge、Open vSwitch等虚拟交换机。

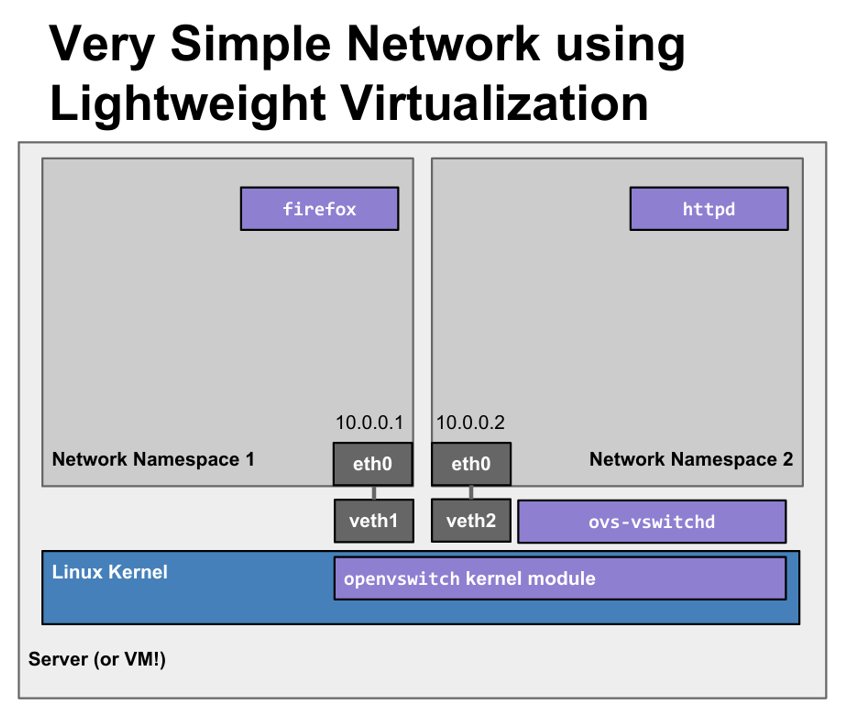

轻量化模拟
通过下面的一系列Linux指令,就可以使用Linux Container创建多个虚拟网络环境,实现对最简单网络环境的模拟。
Mininet正是使用这种Linux Container技术实现的虚拟网络环境。使用python语言编写的Mininet代码,通过调用Linux系统的命名空间和网络管理工具,可以创建多个虚拟网络环境,并在这些环境中模拟真实网络环境的各种功能。
1 | sudo bash |
Mininet的架构

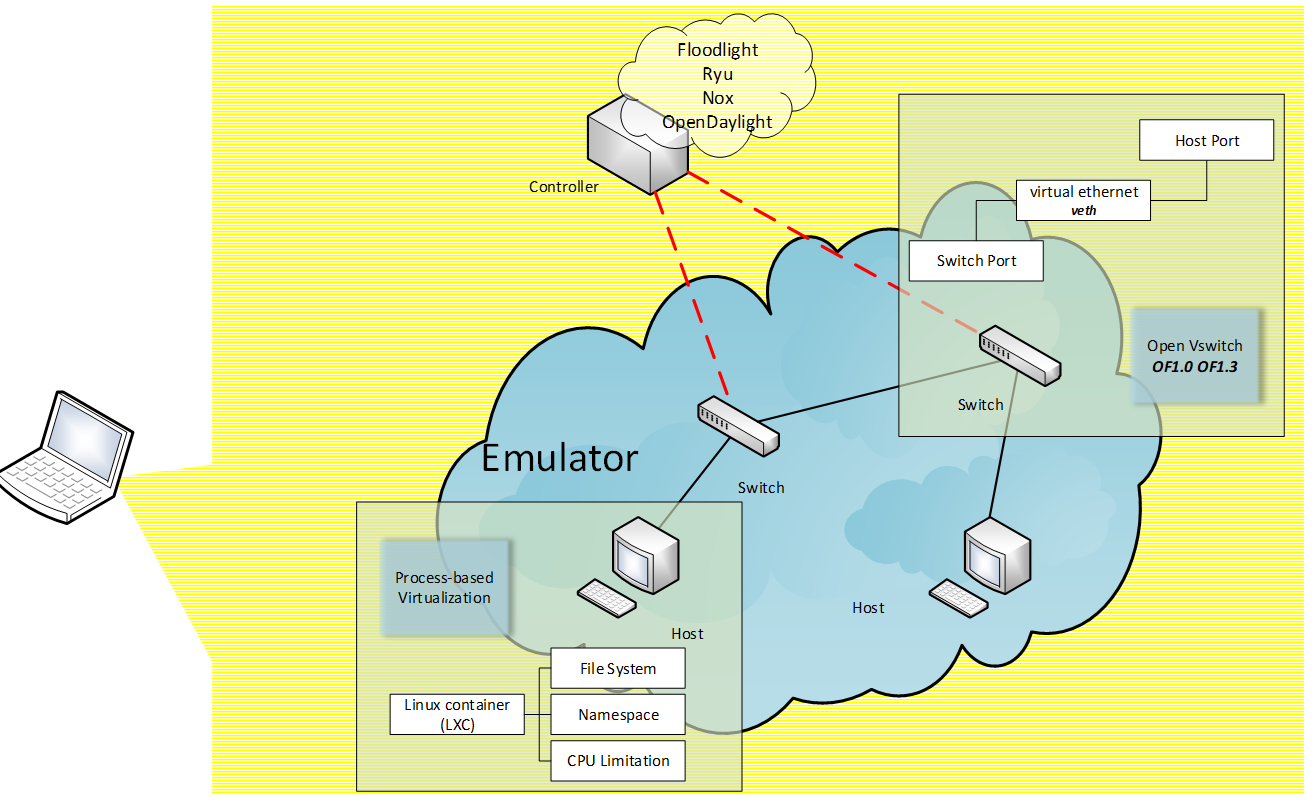

在一个laptop中的模拟器mininet
Mininet的架构是按照SDN的架构来设计的,分为虚拟化层和控制层。
虚拟化层:创建虚拟的网络设备,包括主机、交换机、链路等,对应SDN中的数据平面。
控制层:Mininet自己的编排管理,负责启动、停止、配置、监控虚拟网络,对应的是 Mininet 的 Python API 和 CLI;它不是 SDN 里管流表的控制平面,那个是外部的控制器。
- Mininet的主要组件包括:网络对象(Net)、控制器、主机、交换机、链路。
- 控制器:通过 OpenFlow 给交换机下发流表,不直接管理主机和链路。Mininet 自带一个简单的学习交换机控制器,也可以接 Ryu、ODL 等外部控制器;
--controller none时也可以完全不用控制器。 - 主机:主机是运行在独立网络命名空间里的进程,不是物理机也不是虚拟机。
- 交换机:交换机是 Open vSwitch 等软件交换机,不是物理交换机。
- 链路:链路是 veth pair 这类虚拟链路,不是物理链路;TCLink 还可以给它加上带宽、延迟、丢包等参数。
- Mininet的架构可以分为两层,第一层是虚拟化层,它负责创建虚拟网络环境,包括创建主机、交换机、链路等;第二层是控制层,它负责管理虚拟网络环境,包括启动、停止、配置、监控虚拟网络等。
Mininet可以做什么
Mininet 是一个 emulator(仿真器),和 ns-3 这类 simulator(模拟器)最大的不同在于:它跑的是真实的内核网络栈、交换机代码和用户态程序,只是网络设备是虚拟出来的,所以能在虚拟环境里运行各种真实的网络服务。
Mininet可以做以下事情:
- 为OpenFlow应用程序提供一个简单、便宜的网络测试平台
- 启用复杂的拓扑测试,无需连接物理网络
- 具有拓扑感知和OpenFlow感知的CLI,用于调试或运行网络范围的测试
- 支持任意自定义拓扑,主机数可达4096,并包括一组基本的参数化拓扑
- 提供用于网络创建和实验的可扩展Python API
Mininet的安装
由于使用Linux Container技术,Mininet需要安装Linux操作系统,并配置好相关的环境。
具体安装方式可查看Mininet安装文档
Mininet的使用
Mininet提供了一系列的命令行工具,用于创建、配置、运行、监控虚拟网络。

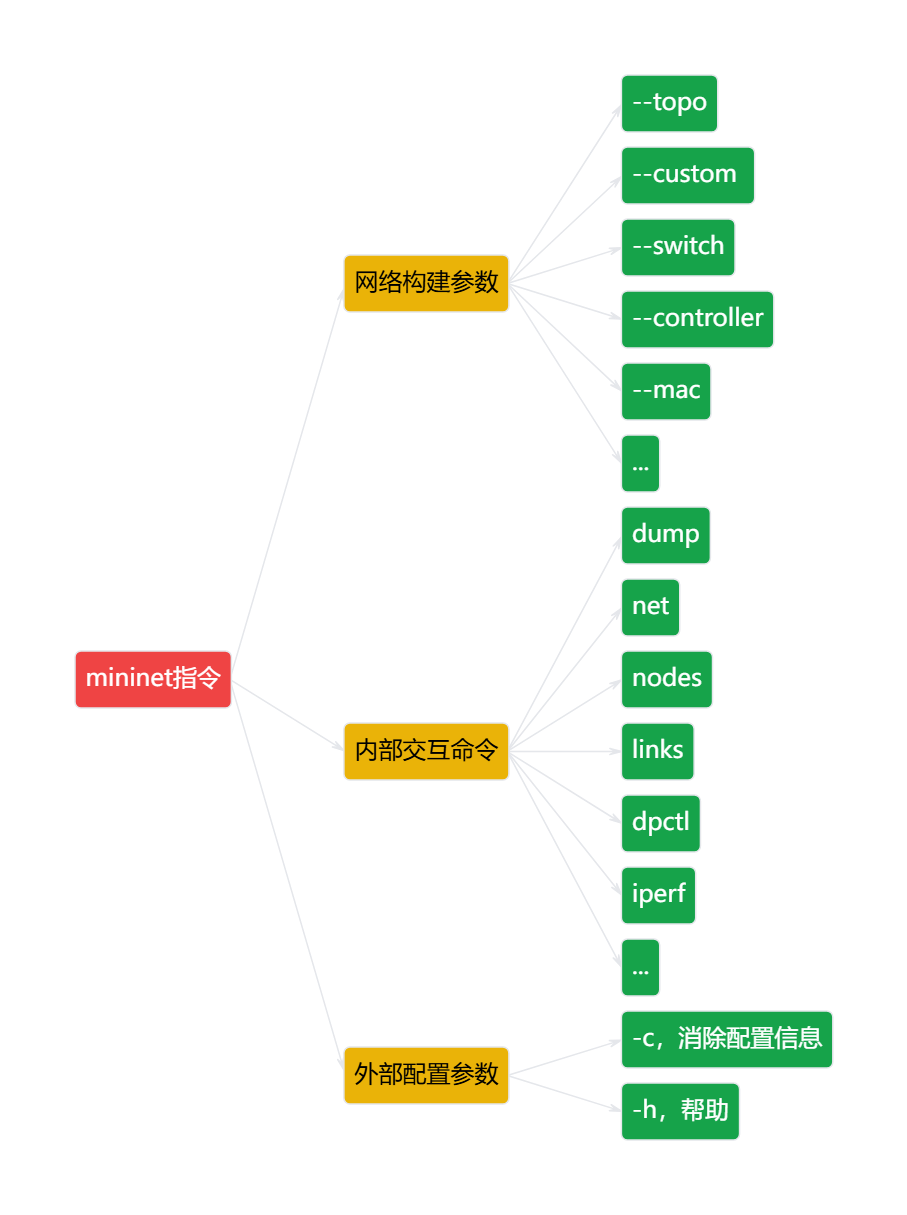

mininet命令树
网络构建参数
--topo:指定拓扑类型,内置的有minimal、linear、reversed、single、tree、torus等。--controller:指定要使用的控制器类型,内置的有default、ref、ovsc、nox、remote、ryu、none;要接 ODL、ONOS 这类外部控制器,用remote加地址,比如--controller remote,ip=127.0.0.1。--switch:指定交换机类型,默认是ovs(Open vSwitch),还支持ovsk(2.0 兼容名)、ovsbr、ivs、lxbr、user等。--custom:指定自定义拓扑文件。--mac:按顺序而非随机分配主机的MAC地址。设置简单唯一,肉眼也能看出mac地址对应的主机。
内部交互命令
使用sudo mn启动Mininet的命令行界面,可以输入内部命令,包括:
net:查看当前网络状态。nodes:查看当前网络中的主机、交换机、控制器。links:查看当前网络中的链路的状态。intfs:查看当前网络中的接口的状态。pingall:所有的主机之间互相ping,测试网络是否通畅。xterm:对一个主机打开一个新的xterm窗口,用于运行主机上的命令。dpctl:对OpenFlow交换机进行流表的操作(已废弃,现在一般用ovs-ofctl)。iperf:测试主机之间的TCP流量带宽。iperfudp:测试主机之间的UDP流量带宽。
另外,ovs-ofctl、ovs-vsctl、mnexec 不是 CLI 内置命令,要在对应节点上执行:
s1 ovs-ofctl ...:对 OpenFlow 交换机进行操作,比如s1 ovs-ofctl dump-flows。s1 ovs-vsctl ...:配置 Open vSwitch 的 bridge、端口等,比如s1 ovs-vsctl show。mnexec:Mininet 用来在节点的命名空间里执行命令的底层小工具(mnexec -n会 unshare 网络和 mount 命名空间);CLI 里日常更常用的是直接写h1 <命令>。
Mininet的应用
- TODO
